  브레이크모터

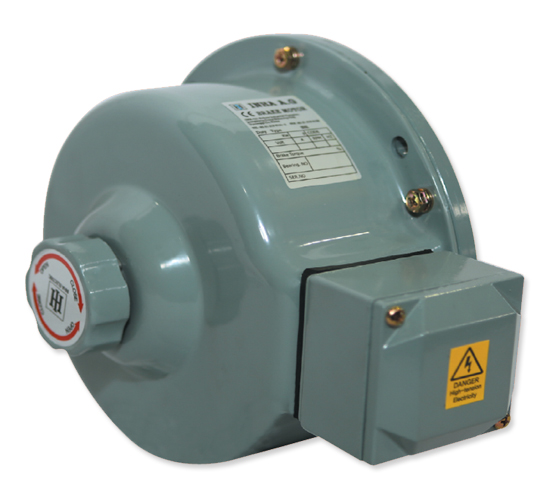

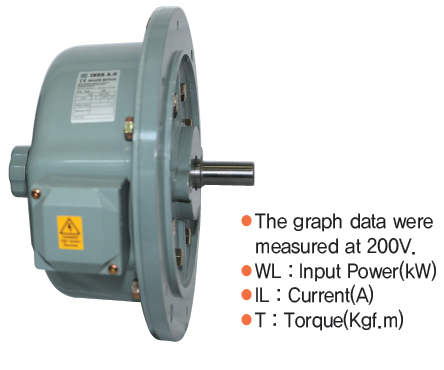

Axial Air Gap Brake Motor

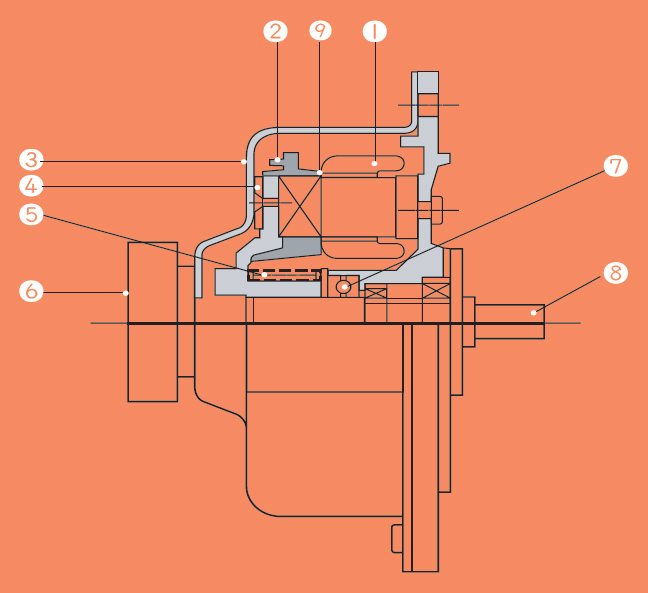

A. G. 모터는 고정자①와 회전자② 사이에 특정한 간격을 갖는 Axial Air Gap 모터를 말하며, 고정자에 전원이 공급되면 고정자와 회전자 간에 서로 끌어당기는 자기력이 발생하고, 이에 따라 회전자는 브레이크 라이닝④에서 떨어지며 회전을 시작합니다.
전원이 차단되면, 자기력은 소멸되고 스프링⑤이 회전자를 밀어내어 브레이크 라이닝에 닿도록 하고 브레이크 라이닝은 회전자의 동작을 즉시 정지시키게 됩니다.

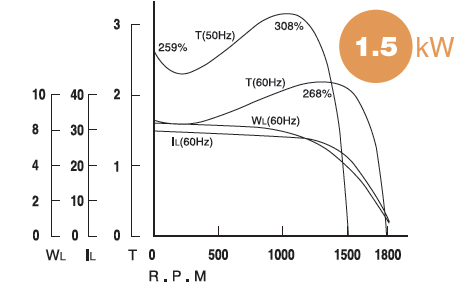

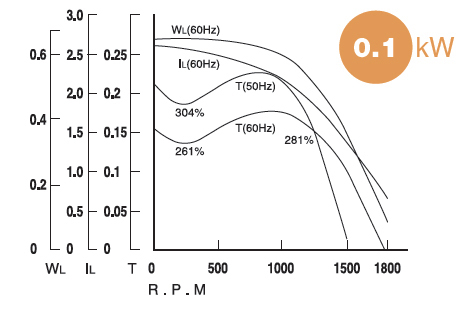

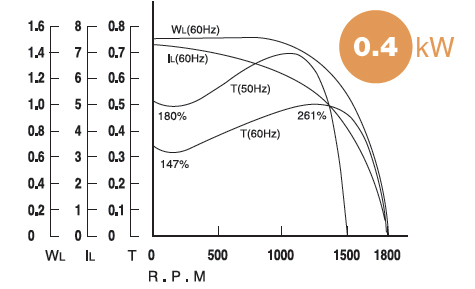

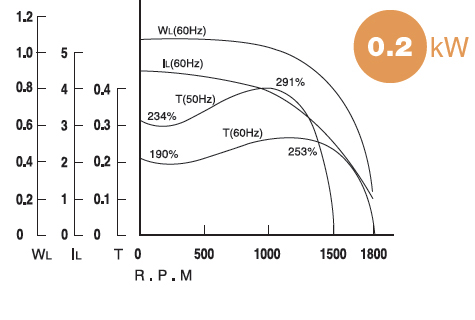

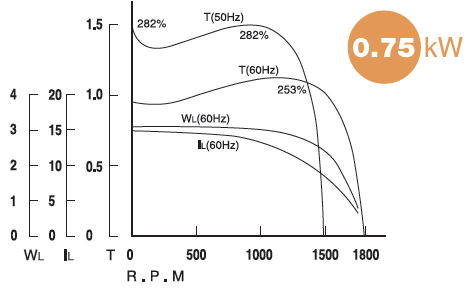

Output
(Kw)		 Rated Current Full Load RPM
200V / 50Hz 200V / 60Hz 220V / 60Hz 200V / 50Hz 200V / 60Hz 220V / 60Hz
0.1 0.73 0.81 0.74 1400 1680 1700
0.2 1.45 1.30 1.35 1380 1680 1700
0.4 2.5 2.45 2.4 1380 1680 1700
0.55 3.8 3.5 3.4 1400 1680 1700
0.75 4.8 3.8 3.8 1400 1680 1710
1.5 8.4 8 7.7 1400 1690 1710
2.2 14.5 12.5 12.2 1420 1690 1710
3.7 26.0 25.0 24.0 1420 1700 1720
5.5 33 35.7 32.5 1420 1660 1670

Power
(kW)		 POLES Model

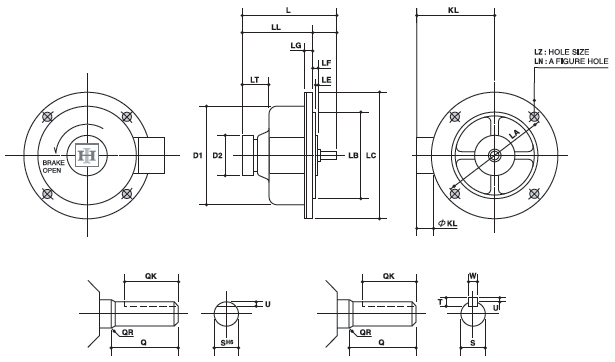

NO.		 L LA LB
(h7)		 LC LE LF LG LL LT LZ LN LR KL KD D1 D2 Shaft Bearing Rating
Time (min)
Q QK QR Sh6 T U W
0.1 4 IAG-01 151 165 130 180 3 6 11 120 40 7 4 31 120 21 150 62 23 18 1.5 11 - 1 - 6202ZZ
6002ZZ		 Continuity
0.2 4 IAG-02 175 215 180 236 3 6 13 137 40 10 4 38 145 22 194 62 30 25 2 14 5 3 5 6204ZZ
6004ZZ		 Continuity
0.4 4 IAG-04 Continuity
0.55 4 IAG-055 30
minutes
0.75 4 IAG-075 223 265 230 300 4 5 18 166 50 15 4 57 175 27 235 62 50 35 2 24 7 4 7 6206ZZ
6006ZZ		 Continuity
1.5 4 IAG-15 246 300 250 335 5 14 19 180 50 15 4 66 190 27 268 62 50 35 2 24 7 4 7 6207ZZ
6007ZZ		 60
minutes
2.2 4 IAG-22 246 300 250 335 5 14 19 180 50 15 4 66 190 27 268 62 50 35 2 28 7 4 7 6207ZZ
6007ZZ		 30
minutes
3.7 4 IAG-37 256 300 250 335 5 14 19 180 50 15 4 76 190 27 268 62 60 45 2 28 7 4 7 6207ZZ
6007ZZ		 15
minutes
5.5 4 IAG-55 256 300 250 335 5 14 19 180 50 15 4 76 190 27 268 62 60 45 2 28 7 4 7 6207ZZ
9 007ZZ		 5
minutes
Power
(kW)		 POLES Model
NO.		 L LA LB
(h7)		 LC LE LF LG LL LT LZ LN LR KL KD D1 D2 Shaft Bearing Rating
Time (min)
Q QK QR Sh6 T U W
0.2 4 IAG-02S 151 165 130 180 3 6 11 120 40 7 4 31 120 21 150 62 23 18 0.5 14 5 3 3 6202ZZ
6002ZZ		 5
minutes
0.75 4 IAG-075S 175 215 180 236 3 6 13 137 40 10 4 38 145 22 195 62 30 25 0.5 19 5 3 5 6204ZZ
6004ZZ		 5
minutes
1.1 4 IAG-11 223 265 230 300 4 5 18 166 50 15 4 57 175 27 235 62 50 35 2 24 7 4 7 6206ZZ
6006ZZ		 30
minutes
1.5 4 IAG-15S 15
minutes
1.5 4 IAG-15S1 246 300 250 335 5 14 19 180 50 15 4 66 190 27 268 62 50 35 2 24 7 4 7 6206ZZ
6006ZZ		 15
minutes
2.2 4 IAG-22S 246 300 250 335 5 14 19 180 50 15 4 66 190 27 268 62 50 45 2 28 7 4 7 6206ZZ
6006ZZ		 10
minutes
모터에 부하를 연결하기 전에 Thrust 하중과 Overhang 하중이 아래 표의 허용치내에 있는지 확인하시기 바랍니다.
기어, 풀리 또는 sprocket을 사용할 경우에는 모터 축의 손상 방지를 위하여 축의 안쪽에(끝부분이 아닌) 하중이 실리는지
확인바랍니다.
Output Pole Thrust Weight(kg) Overhang Weight(kg)
0.1kW 4 25 30
0.2kW 4 30 40
0.4kW 4 30 40
0.75kW 4 50 65
1.5kW 4 25 90
2.2kW 4 25 90
Item Check Term
감속기 연결용 체인에 윤활유 보충
Refill the connected reducer with grease.		 1000~2000 Hours
브레이크 라이닝 교체
Replace the brake lining.		 아래 표 참조
Refer to following graph
모터 커버 내측 마모 상태 확인
Check the inside of motor cover for abrasion degree.		 브레이크 라이닝교체와 동시에
Same time as replacing lining
모터 축과 회전자간 윤활유 보충
Refill the space between motor shaft and rotor with grease.		 5000~6000 Hours
스러스트 베어링내 윤활유 보충
Refill thrust ball bearing with grease.		 5000~6000 Hours
베어링 교체
Replace the ball bearing.		 2years
스러스트 베어링 교체
Replace the thrust ball bearing.		 10000 Hours (0.1~0.4Kw)
6000 Hours (0.75Kw)
브레이크 라이닝은 장기간 작동에 따라 점차 마모되는데 기능 저하의 주요 원인이 될 수 있으며 부하, 모터 용량 등 작업조건과
연관된 브레이크 작동횟수에 의해 수명을 예측할 수 있습니다.

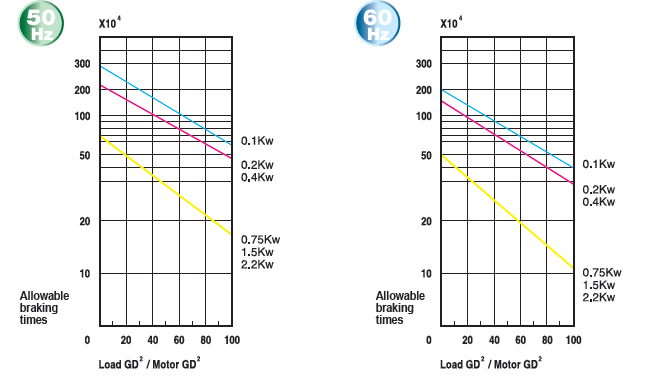

아래 표는 제동횟수 허용치를 나타내며, 브레이크 라이닝 교체 주기 결정에 활용하시기 바랍니다.
